钢轨探伤仪GCT-8CEF
产品介绍
1概述

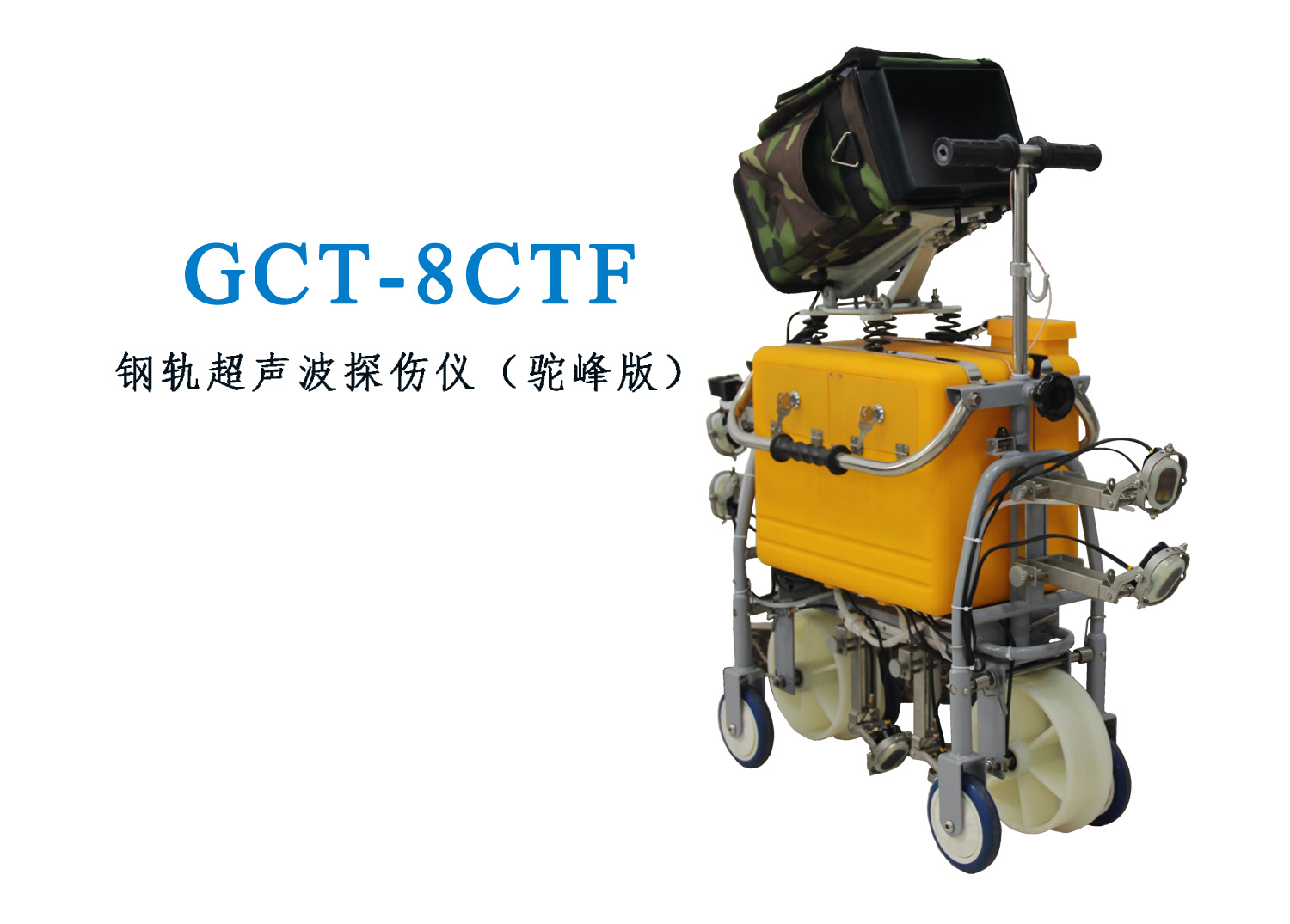

GCT-8C-TF钢轨探伤仪是手推车式数字钢轨超声波探伤仪，该仪器执行TB/T 2340—2012《钢轨超声波探伤仪》标准，适用于探测43kg/m～75kg/m钢轨母材中存在的各种缺陷。
1.1仪器特点
7个探测通道：包括0°通道一个，37°通道两个（前37°、后37°），70°通道四个（后70°、前内70°、前外70°、后内70°）。
两种显示方式，即A型脉冲显示和B型图像显示。
全程自动记录探伤数据功能，包括作业信息、仪器参数等、B显图像等，可连续自动记录并保存30天的探伤数据，也可人工手动存储探伤数据。
配套计算机回放软件，仪器记录的探伤数据可以通过回放软件进行播放和分析。
具有GPS卫星定位功能。
8.4寸彩色高亮度显示屏，可以显示2米以上的B型图像，可以在各种环境中清晰显示图像，各个通道的A型脉冲和B型图像用不同颜色分开，便于观察。
该仪器配有40个按键，主要功能如灵敏度、报警开关、轨型选择、导出文件、里程校对等，可一键操作，简便快捷。
具有探头草状波积分值计算功能，通过此功能仪器可帮助探伤工监测发生故障或耦合不良的探头，回放软件可帮助分析员考核现场设定的灵敏度是否合适。
环境适应性好，可以在-35℃～45℃温度环境下工作，全防水结构，可在雨中作业工作。
1.2主要技术参数
探测通道：7个通道；
探头工作频率：2MHz；
重复探测频率：400Hz；
探测范围：0～200mm（43kg/m和50kg/m钢轨）0～250mm±5mm（60kg/m和75kg/m钢轨）；
增益控制范围：0～60dB，步进0.5dB；
动态范围：≥16dB(抑制小)，2～6dB(抑制大)；
水平线性误差：≤2%；
垂直线性误差：≤15%；
衰减器误差：每12dB不超过±1dB；
工作电压：18V～26V；
额定功率：≤8W；
工作温度：－35℃～45℃；
耦合剂容量：18L；
重量：25Kg（不含耦合剂）；
